智能控制自帶風機過濾機組 PuriFan EC FFUPuriFan EC FFU智能控制自帶風機過濾機組己廣泛應用于半導體、電子、食品、平板顯示、生物制藥等對空氣中的污染物有極其嚴格要求的地方，安裝于亂流及層流潔凈室內，可達到潔凈等級100、10和1級的高要求。
控制系統采用自主研發的AIX-I控制系統，可實現超大規模網絡化集中控制的同時，還可對單臺FFU進行精準化數據讀取與控制。系統保留原有多層分級管理、報警提示、日程管理等功能外，重點加入了智能分區管理、智能顯示控制以及智能讀取等更為人性化的操控模塊，以提高后期維護使用的便捷性。高總靜壓值，使用高壓一體化風機，使得我們的FFU在額定氣流下可提供50~150Pa的機外靜壓，如果選用低阻力的PTFE過濾器可提高機外靜壓。可外加初效過濾器。
極低的化學氣體散播性為滿足特別工業的需求，所有組成材料均采用低化學氣體散播材料，并經過嚴格檢測。濾網也可采用化學氣體散播性更低的PTFE過濾器。
易于安裝整體設計靈活，根據設計的規格，可與任何形式的吊頂骨架配合而無需夾緊裝置。當過濾器采用刀邊型框架時，該機組也可用于液槽密封式吊頂骨架。
功能多樣的選配件進風口初效過濾器、出風面散流板、壓差計、壓力在線監控、Particle在線 監控、DOP測試孔、進風口接管、指示燈、風速、溫濕度在線監控、遙控器控制、歐標接插頭等多種選配件。
低能耗采用的無刷直流電機比AC交流電機更為節能。相比常規搭載玻纖過濾器的AC FFU，EC FFU能耗可降低30%~40%。
獨特的結構設計自主研發的獨特的風道結構設計，出風均勻性提升5-8%，效率提高約5%，噪音降低約5DBA,震動下降約20%，整機效率可高達58- -60%，箱體整體結構強度更加牢固。
.
產品結構圖

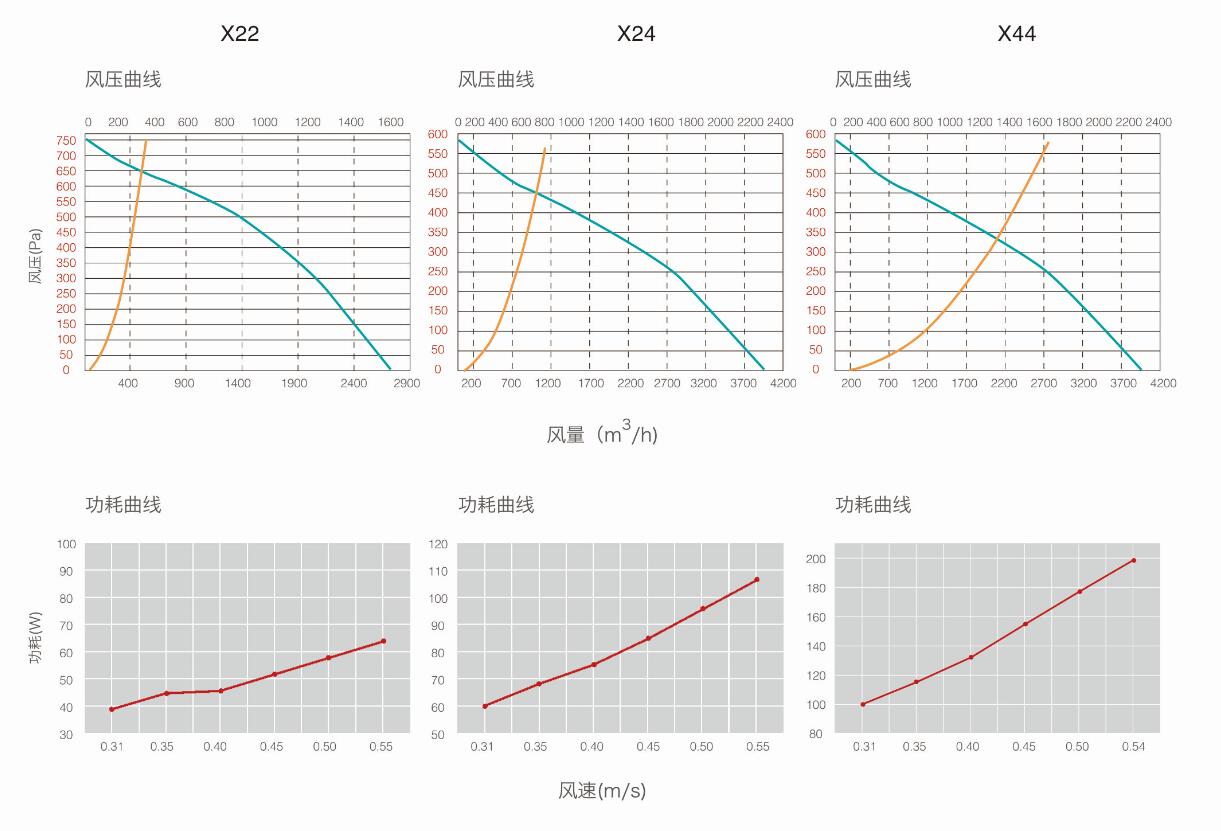

風壓與功能曲線

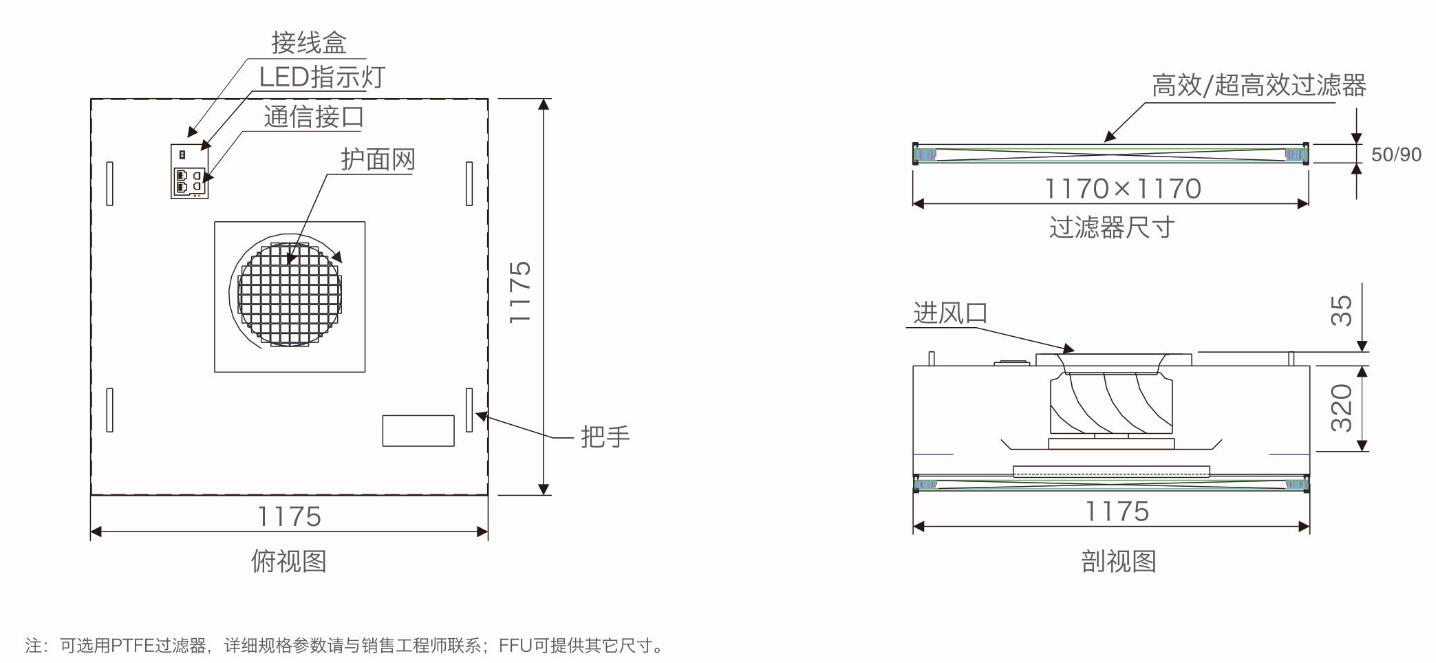

標注尺寸

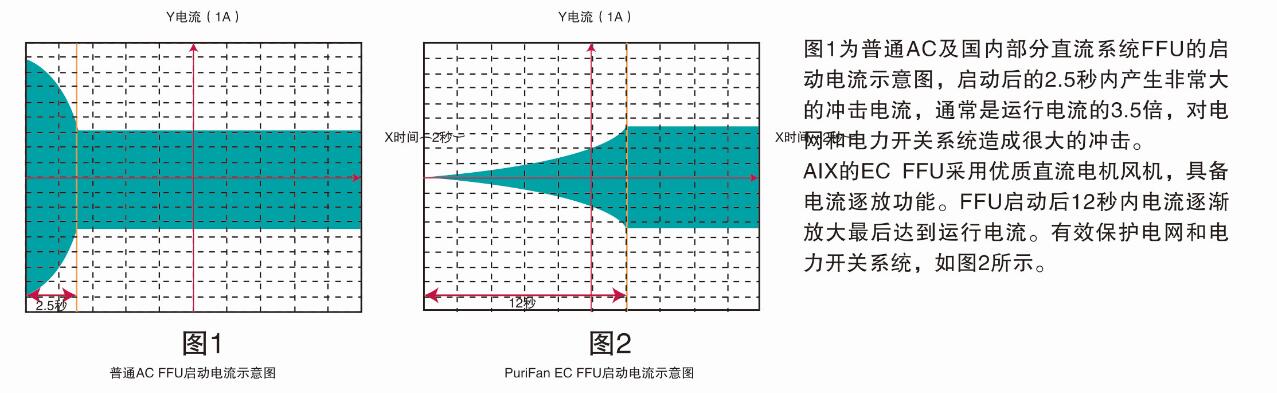

PuriFan EC FFU的優勢(電流逐放功能，有效保護電網系統)
PuriFan EC FFU的優勢(電流逐放功能，有效保護電網系統)

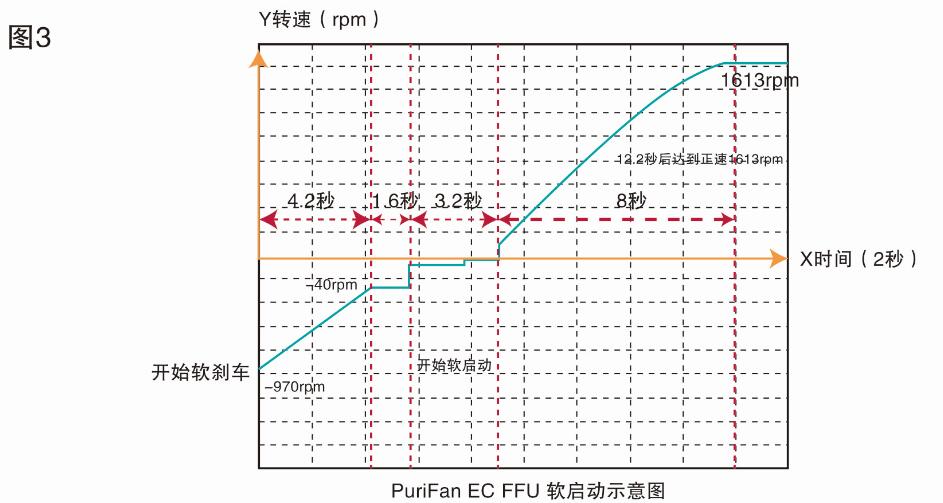

埃克斯的EC FFU具備軟剎車/軟啟動功能，如圖3所示。開始時風機處于反向970轉( 250Pa機外壓力)。電源接通后，風機進入軟剎車程序，經過4.2秒，反向電流被吸收,轉速降至反向40轉，實現轉速的軟著陸。隨后進入軟啟動程序，12.2秒后風機轉速緩慢升至正向1613轉，進入正常運轉狀態。
PFC主動濾波系統(不同濾波系統下電網電流波形圖)

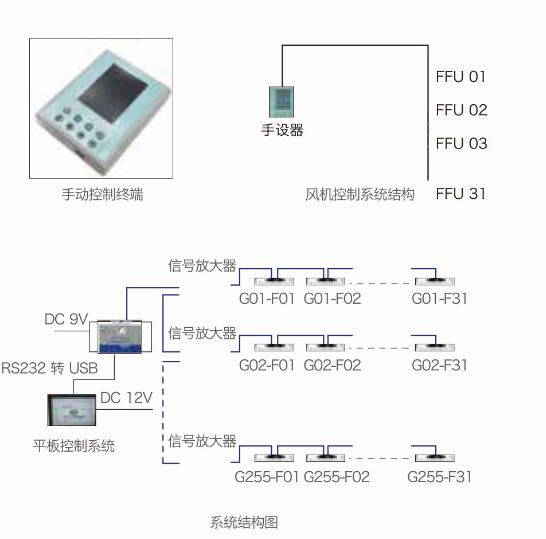

手動控制
功能強大，可實現對單臺FFU和群組FFU的啟動、停止、轉速設置以及FFU的故障檢測，并且可實現對網關的控制。全中文菜單，操作簡單，內置高性能鋰電池，可連續工作20小時，并支持USB充電。
平板電腦群控
1.直流平板電腦群控系統適用于多房間單獨控制或者小規模的潔凈車間現場控制。
2.控制系統由平板電腦、信號收集器、信號放大器(少于31臺FFU可不用放大器)、FFU組成.控制系統響應時間小于1S。
3.每個放大器最多可以連接31臺FFU。此系統最多可以連接255個放大器，最多可以控制7905臺FFU。
智能控制系統AIX-I
AlX-l是- -個多層級的控制系統，它位于一個基于開放系統標準的公共基礎設施網絡上，允許無縫集成，并具有互操作性。是專門為大型潔凈廠房內超大規模風機過濾器機組實現遠程集中控制而研發的控制系統，擁有完善的權限控制，配合其它眾多功能，非常適合大中型企業使用。
PuriFan EC FFU/EFU之間通過超級網關實現遠程控制終端( PC )的鏈接控制。
每個超級網關可以控制8組FFU/EFU共計248臺，一臺電腦通過交換機可鏈接254個超級網關，最多可以控制62992臺FFU/EFU。服務器每隔8秒會收到所有超級網關的數據，整個控制系統的響應速度較其他普通控制系統快數十倍。
.
1.兼容性:市場傳統控制系統必須運行在Windows XP SP2或者Window 7旗艦版。而AIX-I可 以運行在Windows所有的版本中,甚至未來的Windows版本都能使用。
2.穩定性:AIX-I使用了新的服務器管理程序。在兼容原有數據庫的基礎上簡化控制軟件與服務器的連接。從而提高穩定性。
3.流暢性:基于C語言的CAD內核設計,軟件體積大幅減小,使操作界面如同AutoCAD-樣,自如的縮放平移。永不失真。徹底改變傳統控制系統的圖形刷新抖動,縮放笨拙。此外還增加了FFU的框選,多選。各種對齊,平移等等。

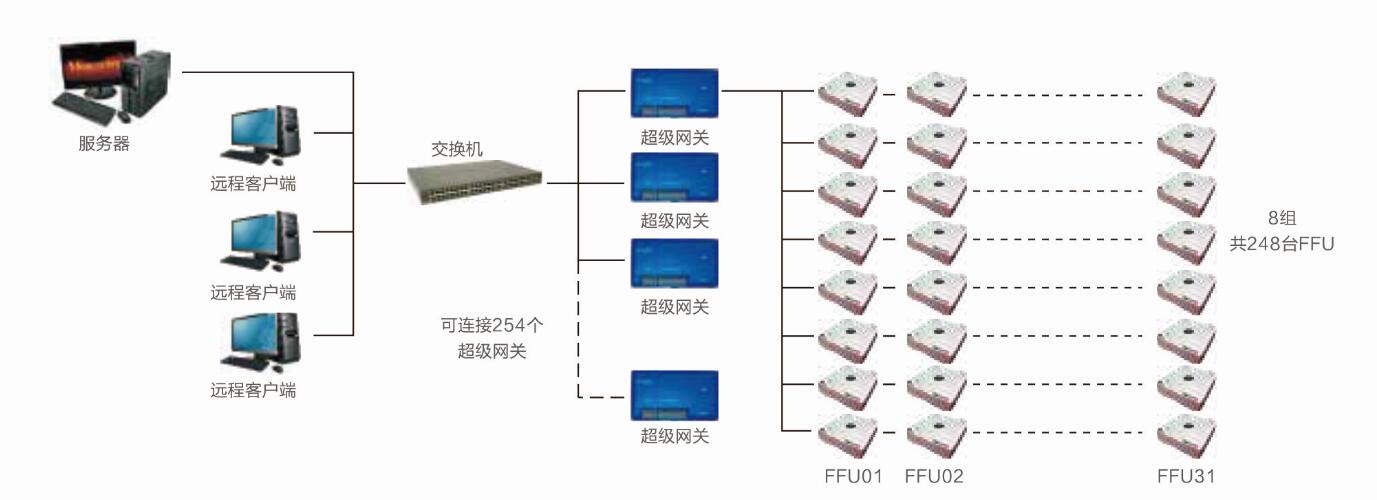

新架構的硬件從_上到下分別是:服務器- 交換機-超級網關一-FFU。
每31臺FFU作為一個組連接到超級網關,每個超級網關可以連接8個組。共248臺。每個超級網關都連接到交換機上。超級網關最多可以使用254個。
8個端口同時掃描，所以該系統的掃描周期為8秒。
增加諸多功能: FFU恒定風速自動調節。FFU工作現場流媒體視頻監控。
